DF-MD V1.3大功率直流电机驱动器采用LGS公司优秀大功率电机专用驱动芯片L298N,可直接驱动直流电机,驱动电流达2A,电机输出端采用高速肖特基二极管作为保护。该电路线路布线合理、均采用贴元件片、体积小、方便安装。
DF-MDV1.3驱动部分采用粗线条设计,以减小导线内阻,完全满足峰值2A的大电流通过,避免因导线细小而不能承受大电流被烧毁。
/*****************************************************************/

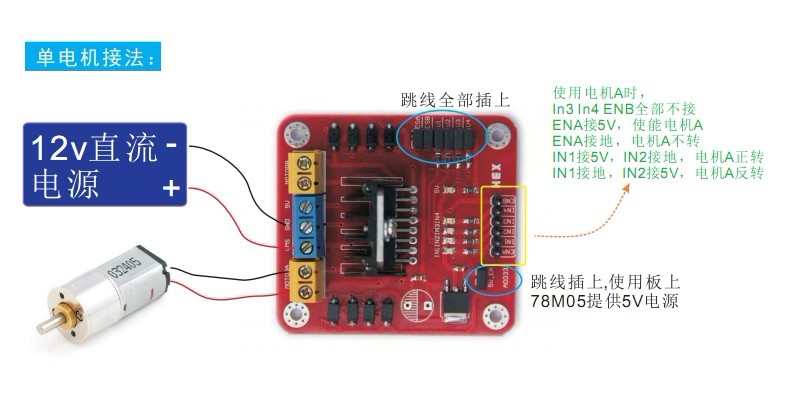

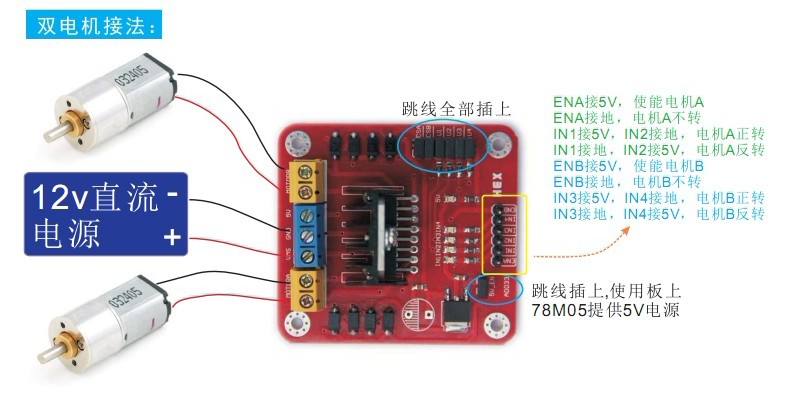

#define EA p1_1
#define I2 p1_2
#define I1 p1_3
#define EB p1_4
#define I4 p1_5
#define I3 p1_6
EA=1;
EB=1;
while(1)
{
I1=0;I2=1;I3=1;I4=0;SoftWait(25000);
I1=0;I2=1;I3=0;I4=1;SoftWait(25000);
I1=1;I2=0;I3=0;I4=1;SoftWait(25000);
I1=1;I2=0;I3=1;I4=0;SoftWait(25000);
}
// SoftWait(25000); 10ms
/*****************************************************************/
技术参数:
1.逻辑部分输入电压VD:6.5~12V
2.驱动部分输入电压VS:4.8~35V
3.逻辑部分工作电流Iss:≤36mA
4.驱动部分工作电流Io:≤2A
5.最大耗散功率:25W(T=75℃)
6.控制信号输入电平:
高电平:2.3V≤Vin≤5V
低电平:-0.3V≤Vin≤1.5V
7.工作温度:-25℃~+130℃
8.驱动形式:双路大功率H桥驱动
9.模块尺寸:53 × 47 × 29mm(长宽高)
10.模块重量:约29g
